Antes de comenzar
-
Leer la lista de verificación antes de la reparación
-
Retirar la cubierta inferior
-
Comprar una nueva batería para reemplazar la antigua (si es necesario)
Tornillos que necesitará:
O + M 1.6 X 3.0L (2pcs)
O + M 1.6 X 9.0L (2pcs)
Desmontaje de la batería del ROG Ally
1. Desmontar el cable de alimentación de la batería

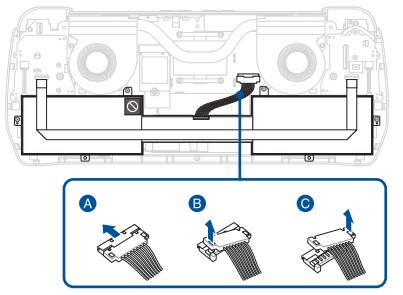

Importante: Desconectar el cable de alimentación de la batería levantando primero los lados con el cable rojo. Si no está seguro de continuar, contacte un centro de servicio autorizado para obtener ayuda.

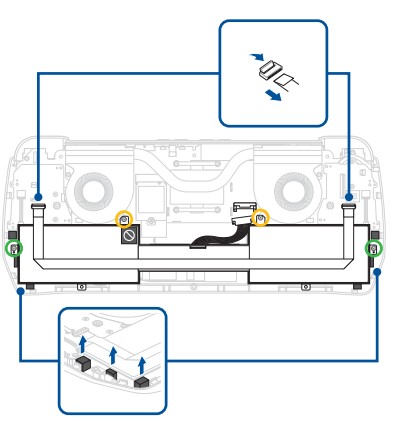

2. Desconecte el cable FFC de la placa base, luego retire las piezas de goma como se indica en la imagen a continuación.

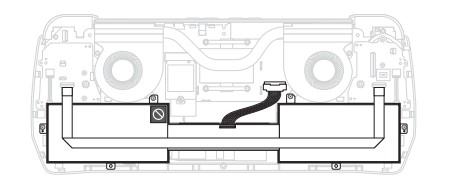

3. Retire los tornillos, luego retire la batería (guarde los tornillos para no perderlos, si le faltan tornillos, puede comprarlos aquí
4. Retire el cable de alimentación de la batería y el cable FFC.
Montaje de la batería ROG Ally
- Retire las protecciones adhesivas en el soporte de la batería. (solo si el soporte es nuevo)

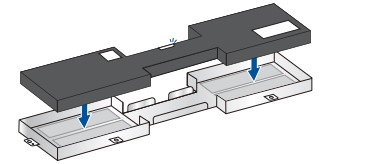

2. Instale la batería en el soporte de la batería en la dirección indicada. Asegúrese de que el conector de la batería esté orientado hacia arriba. (solo si la batería es nueva)

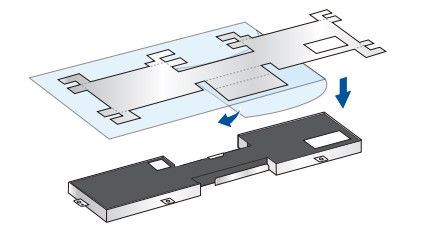

3. Coloque la batería, mantenga la hoja de aluminio de la batería en la orientación indicada a continuación. (solo si está reemplazando el componente existente)

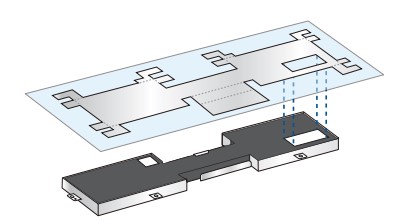

4. Alinee el recorte de la hoja de aluminio de la batería con la etiqueta de la batería (solo si está reemplazando el componente existente).

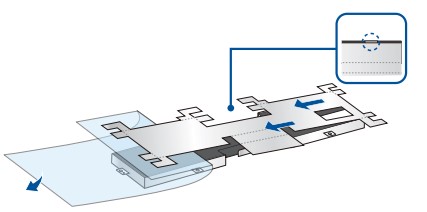

5. Retire una parte de la protección adhesiva del extremo derecho de la hoja de aluminio, luego alinee y fije cuidadosamente la hoja de aluminio a la batería por el extremo derecho.
6. Continúe retirando la parte central de la protección adhesiva, luego fije cuidadosamente la hoja de aluminio en la parte central de la batería y asegúrese de que el conector de la batería no esté bloqueado por la hoja.
7. Retire la última parte del adhesivo de la hoja de aluminio, luego alinee cuidadosamente y fije la hoja en la batería hasta que el adhesivo esté completamente retirado.

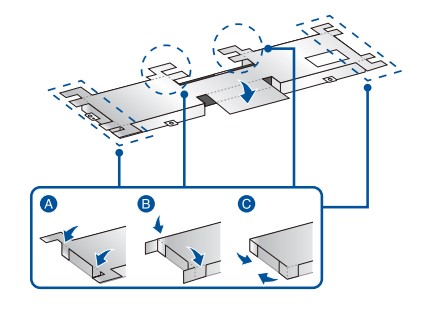

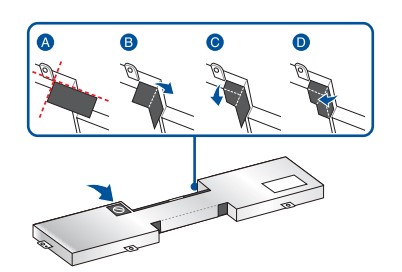

8. Doble los bordes de la hoja de aluminio de la batería como se muestra en la imagen a continuación, asegúrese de que la batería esté correctamente cubierta por la hoja de aluminio.
9. Localice el lugar indicado en la imagen a continuación y fije la cinta adhesiva al soporte de la batería.
10. Localice el lugar indicado en la imagen a continuación, alinee y pegue la etiqueta. No desmonte la parte superior de la batería.
11. Vuelva a conectar el cable de alimentación de la batería a la batería.
12. Vuelva a conectar el cable FFC a la batería.
13. Fije la batería con el o los tornillos que retiró anteriormente.

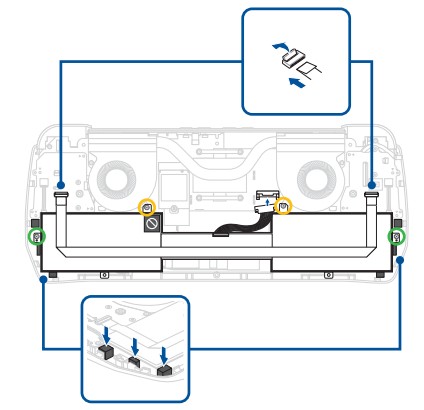

14. Vuelva a conectar el cable FFC a la placa base y luego vuelva a colocar las piezas de goma como se indica a continuación.
15. Vuelva a conectar el cable de alimentación de la batería a la placa base.
16. Instale los componentes que quitó en la sección anterior antes de comenzar.
